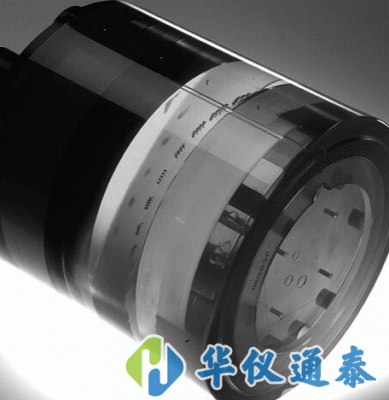

美國phantomlab Catphan 600型CT性能檢測模體可完全滿足檢測CT性能的相關*家檢測要求。

美國phantomlab Catphan 600型CT性能檢測模體產品簡介：

CatphanTM600型體模包括四個檢測模塊：

1、CTP401：層厚、CT值線性與對比度標度

2、CTP528：高對比度分辨力

3、CTP515：低對比度分辨力

4、CTP486：場均勻性和噪聲

CTP401模塊

直徑15cm，厚2.5cm

內嵌兩組23°金屬斜線(X方向、Y方向)內嵌四個密度不同的小圓柱體

用于測量層厚、CT值線性參數

模體材料

1、特氟隆Teflon(高密度物質，類似骨頭，標準CT值：990)

2、丙稀(Acrylic，標準CT值：120)

3、低密度聚乙稀(LDPE，標準CT值：-100)

4、空氣(*低密度，標準CT值：-1000)

CTP528空間分辨率

直徑15cm，厚4cm

21組高密度線對結構(放射狀分布)

用于測量空間分辨力，x軸、y軸和z軸的點測試到每厘米21線對)

CTP515密度分辨力

直徑15cm，厚4cm

CTP486模塊

直徑15cm，厚5cm

固體均勻材料，“固體水”

用于測量場均勻性、噪聲等參數

二、CT 值 線 性

1、線性定義：

樣本物質CT值與其對X射線衰減系數的線性關系。

2、測量原理：

利用CTP401模塊內四個小圓柱的樣本測量。四種樣本分別為Acrylic、Air、Teflon和LDPE，它們密不同，對X射線的衰減系數(u值)也不同，對應的CT值也不同。

三、空 間 分 辨 力

檢測方法

1、掃描CTP528模塊*心層面

普通CT機在常規算法下為 5到7 LP/cm

四、密 度 分 辨 力

1、定義：

在目標物質與均質背景的X射線線性衰減系數相差小

于 1%時，CT機所能分辨目標物質的能力，通常以能

區分開的目標物質的小尺寸表示

2、檢測方法(一)

掃描CTP515模塊*心層面

3、性能要求：

應能分辨到直徑為3或4mm的圓孔

五、場 均 勻 性

檢測方法：

1、常規條件下掃描CTP486模塊*心層面。

2、在*心用大于100象素的ROI(面積約為1cm2)測CT值。

3、用相同ROI在所得圖像邊緣1cm處取四點CT值。

4、邊緣對*心CT值的大偏差為場均勻性。

性能要求：

*心點CT值與四周CT值偏差不大于4HU

六、 噪 聲

定義：

均勻物質圖像在給定區域中的CT值對其平均值的變異。

一般用*心區域CT值的標準偏差來表示。

性能要求：

噪聲水平應不大于0.35%

七、水 的 CT 值

衡量CT值的準確性。也可用常規掃描CT所配的水模

來測量。

水的CT值：0

空氣的CT值：-1000

美國phantomlab Catphan 600型CT性能檢測模體性能參數：

掃描切片(層厚和切片)

高對比空間分辨率(高達20或21個線對/cm)

模體位置

病人定位系統檢查

低對比度

切片低對比查驗比較

空間均勻性

掃描增量

CT系統噪聲(精度)

圓形對稱

線性感光

像素(矩陣)大小

點伸展功能及調制傳送功能

符合:X射線計算機斷層攝影裝置質量保證檢測規范(GB 17589-2011)的要求。
